　　我們知道，眾多的低壓配電系統中，極大部分都是選用電桿架空線的方法進行敷設，尤其是在特別偏遠的鄉村和人口密度極小的地方都選用這樣的架空方式，從而達到降低造價成本的目的。但是這種架空配電的方法是有一個缺陷的，在雷區極其容易受到雷擊。如何避免低壓配電設備遭受雷擊呢?本文結合案例給大家聊聊這個問題。

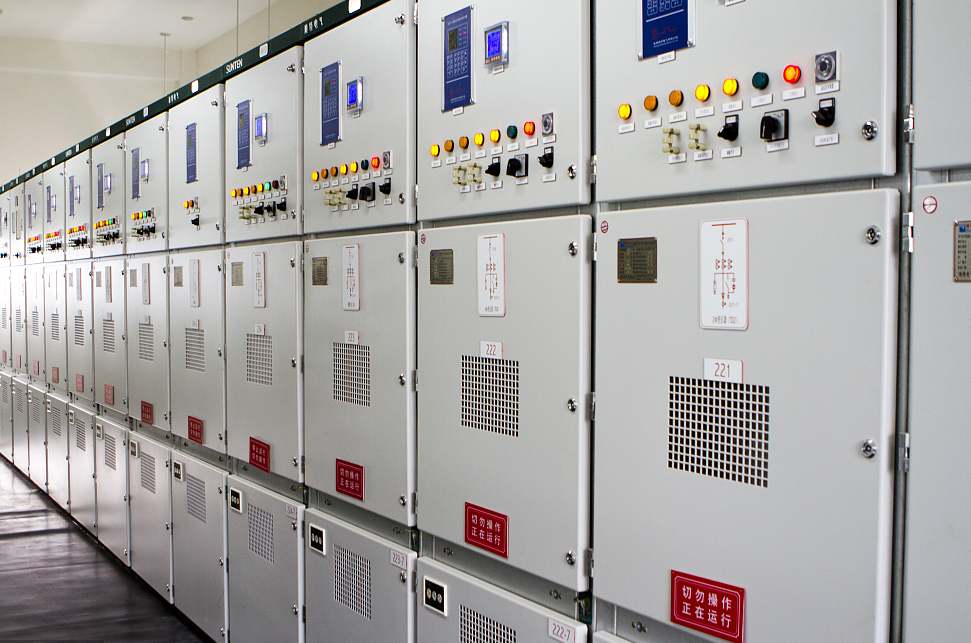

(圖|視覺中國,戶外架空低壓配電設備遭受雷擊故障原因與應對措施)

　　低壓配電設備遭受雷擊案例

　　某單位的低壓配電室，是選用從總配電房用水泥電桿架空1500m直接進入配電室配線方法，在某年的夏季的一次雷擊事故中，配電室內總開關和配電箱內元器件均已被燒毀，進一步造成總配電房總開關跳閘。

　　該低壓配電設備遭受雷擊事故原因分析

　　電氣設備受雷擊，大部分都是由直擊雷、感應雷、雷電波清儒、雷球等造成。過電壓使電氣設備的絕緣受到破壞是故障的主要原因。雷電過電壓在供電系統中所形成的的雷電沖擊電流，最高幅值可以達到幾十萬安，產生的雷電沖擊電壓幅值至少為幾十萬伏，甚至最高可達百萬伏，所以極具破壞性。從事故現場分析，造成事故的原因總共有以下三點。

　　1.架空進戶線上需要裝設避雷器

　　南方受氣候影響多雷雨天氣，在空曠地方的架空線路極其容易受到雷擊。當架空線受到雷擊后，如果在入戶線處沒有安裝避雷裝置，強大的雷電流和高壓就會加到配電裝置上，使設備的絕緣破損，造成短路事故。

　　2.配電柜安裝的位置不合理

　　配電柜距避雷器引下線和接地裝置太近。當受到直擊雷時，巨大的雷電流流進防雷裝置時會造成防雷裝置的電位升高，這樣的高電位同樣可以作用在電氣設備、電氣線路或其他金屬管道上，這三者之間會產生放電現象。出現很高的反擊電壓使設備的絕緣破壞。而受到感應雷時，由于雷電流的強大電廠和磁場變化產生靜電感應和電磁感應，能在配電柜與引下線的金屬部件之間產生很高電位差造成電火花放電，把金屬燒熔。

　　3.接地電阻不符合要求

　　工作人員從現場測量數據可見，整個接地網電阻超過30Ω。各種雷電保護裝置的接地良好與否，對被保護物的安全有著密切相關的聯系。對防雷接地來說，其允許的接地電阻應為5~30Ω。若接地電阻太高，不能迅速泄放雷電流，使防雷裝置對地產生高電壓，這樣也會造成嚴重的事故。

　　避免低壓配電設備遭受雷擊的改善方法

　　從對系統故障情況分析可知，雷擊時系統產生過電壓是造成設備損壞的主要原因。為了限制接地電位升高，避免配電裝置受到雷擊時過電壓，必須對配電系統采取一些預防和保護措施。

　　1.改善避雷線接地電阻

　　(1)引下線必須多于兩根，并且沿建筑四周均勻和對稱布置，它的間距必需小于18m。防雷接地、電氣設備接地應該共用一個接地裝置。當不共用時，兩者間在地中的距離應符合規定的要求。但是需要大于2m。

　　(2)加大接地網的面積，深度接地體，與此同時利用化學降阻劑人工改善地電阻率。使系統的接地電阻在4Ω以下。

　　2.調整與避雷針引下接地線的距離，使其滿足規定的要求

　　3.改變架空進線方法以防雷電波侵入

　　將低壓架空線路在進戶前改換一段埋地金屬鎧裝電纜或護套電纜穿管埋地引入，它的埋地長度需要符合下列公式的要求，但電纜埋地長度需要小于15m。入戶端電纜的金屬外皮、鋼管應與防雷的接地裝置相連。在電纜與架空線連接處應裝設避雷器。避雷器、電纜金屬外皮、鋼管和絕緣子鐵腳、金具等應連在一起接地、其沖擊接地電阻不應大于10Ω。

　　L≥2√p式中：L為金屬鎧裝電纜或護套電纜穿管管埋于地中的長度，m;p為埋電纜處的土壤電阻率，Ω·m。

關于戶外架空低壓配電設備遭受雷擊故障原因與應對措施的介紹就到這了，想了解更多低壓配電設備故障如何維護的知識，歡迎關注紫電電氣官網。
