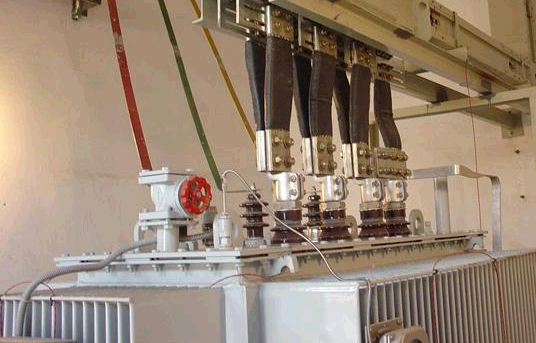

變壓器與低壓柜之間必須用軟連接

　　對于額定功率較大的(315KvA)以上變壓器在低壓側與配電柜低壓隔離開關上樁頭之間安裝軟連接，對于額定功(315kvA)以下較小的變壓器可采用橡導軟電纜從低壓側直接引入配電柜的隔離開關的上樁頭。

　　變壓器與低壓柜之間采用軟連接的作用

一是隔離變壓器的電磁振動，二是隔離低壓柜發生短路后由于電動力的作用而損壞變壓器套管。

　　1、軟連接是由無數片銅絲構成，具有伸縮性，能夠起到減震作用，1600KVA以上變壓器均應采用軟連接，防止共振給低壓柜帶來的損傷。

　　2、硬連接是由一片銅板構成的連接。當變壓器工作振動時會通過銅排與低壓柜產生共振，造成低壓柜內元件損傷。

　　3、變壓器與低壓開關柜之間，距離不會太遠，用硬母線連接，清楚可靠，載流量大，散熱也好。用電纜連接，是不得已而為之，可能是硬母線架設路徑有困難。電纜散熱差，截面做不大。

　　柜內低壓匯流母線電流比較大，不能再用軟聯接，軟聯接的動穩定值達不到 要求，而且低壓相間距離也比較小，低壓出現相間短路和相對地的事故也比較多，低壓側過渡軟連接長度不宜過長。

　  軟連接應滿足以下規范要求

　　1、載面滿足通流要求，同時滿足機械強度要求;

　　2、軟連接導線要求采用絕緣線，如果采用裸導線，則就有可靠的固定;

　　3、軟導線的電氣連接點處要有固定，不能直接接在變壓器套管上，讓套管當支撐點受力，開關柜端也是如此;

　　4、如果是在室外布置，軟導線的電氣連接點必須采用銅鋁過渡線夾連接;

　　5、注意外部環境，防止軟導線被外力破壞，防止附近有腐蝕性氣體等影響;

　　6、還要考慮和其它元器件的配合使用。

關于低壓柜與變壓器之間為什么要采用軟連接的介紹就到這了，想了解更多低壓開關柜的知識，歡迎關注紫電電氣官網。
