　　在一套10kv高壓開關柜中有10KV高壓出線柜，10KV高壓進線柜，10KV高壓環網柜，PT柜，計量柜。而進線柜與出線柜，僅一字只差，這次紫電電氣就給大家講講什么是進線柜，什么是出線柜。它們之間的區別在哪？

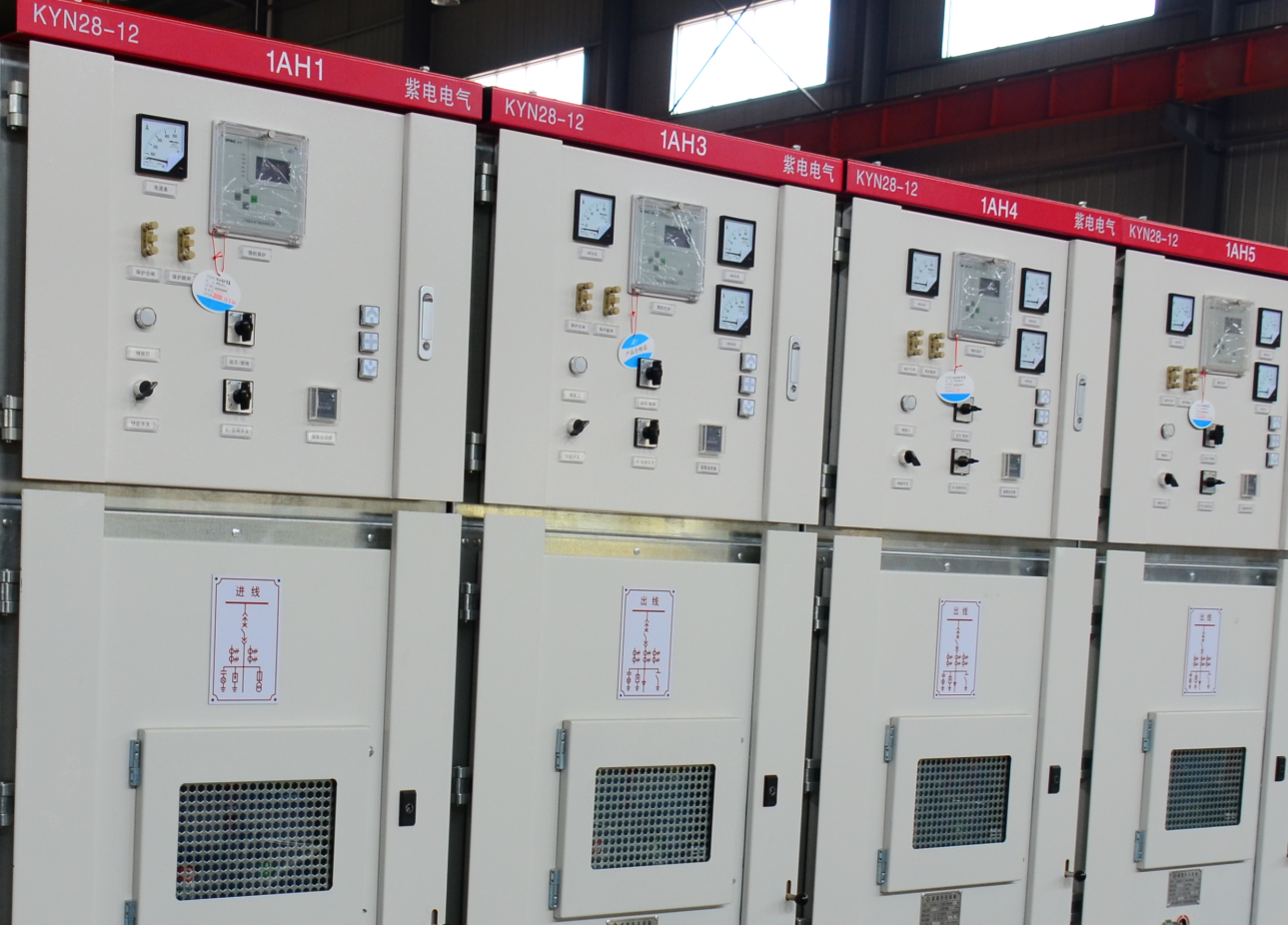

（10kv高壓開關柜中進線柜與出線柜）

　　進線柜：就是從外部引進電源的開關柜。

一般是從供電網絡引入10kV電源，10kV電源經過開關柜將電能送到10kV母線，這個開關柜就是進線柜。

　　35—110kV及以上電壓等級的變電站，進線柜均所指為變壓器低壓(10kV)開關柜。即由變壓器低壓側輸出連接至10kV母線的初始端的第一個柜：稱為進線柜，也稱為變低進線柜。

　　10kv高壓開關柜進線柜作用：進線柜為負荷側的總開關柜，該柜擔負著整段母線所承載的電流，由于該開關柜所聯接的是主變與低壓側負荷輸出，就顯其作用的重要所在。在繼電保護方面當主變低壓側母線或斷路器發生故障時，要靠變壓器低壓側的過流保護跳開進線柜開關來切除故障。低壓側母線故障要也靠主變壓器低壓側的后備保護來切除進線柜開關。變壓器差動保護動作也切除變壓器低壓側斷路器即進線柜。

　　出線柜：就是從母線分配電能的開關柜。

　　從10kV母線經開關柜送至電力變壓器，這個開關柜就是10kV高壓開關柜的出線柜之一。在變壓器低壓側安裝出口開關柜，將電能經此開關柜送至低壓母線，再在低壓側安裝若干臺低壓開關柜，將電能送到各用電處。這些低壓開關柜都是出線柜。

　　如果從就近引入低壓系統，則進線接入的低壓開關柜同樣是進線柜，只是低壓而已。從低壓母線引出的開關柜，同樣是出線柜。

　　有些時候，出線柜又被稱作饋線柜，其實只是稱呼不一樣罷了。

關于10kv高壓開關柜中進線柜與出線柜的區別有哪些的介紹就到這了，想了解更多高壓開關柜的信息，歡迎關注湖北紫電電氣官網。
