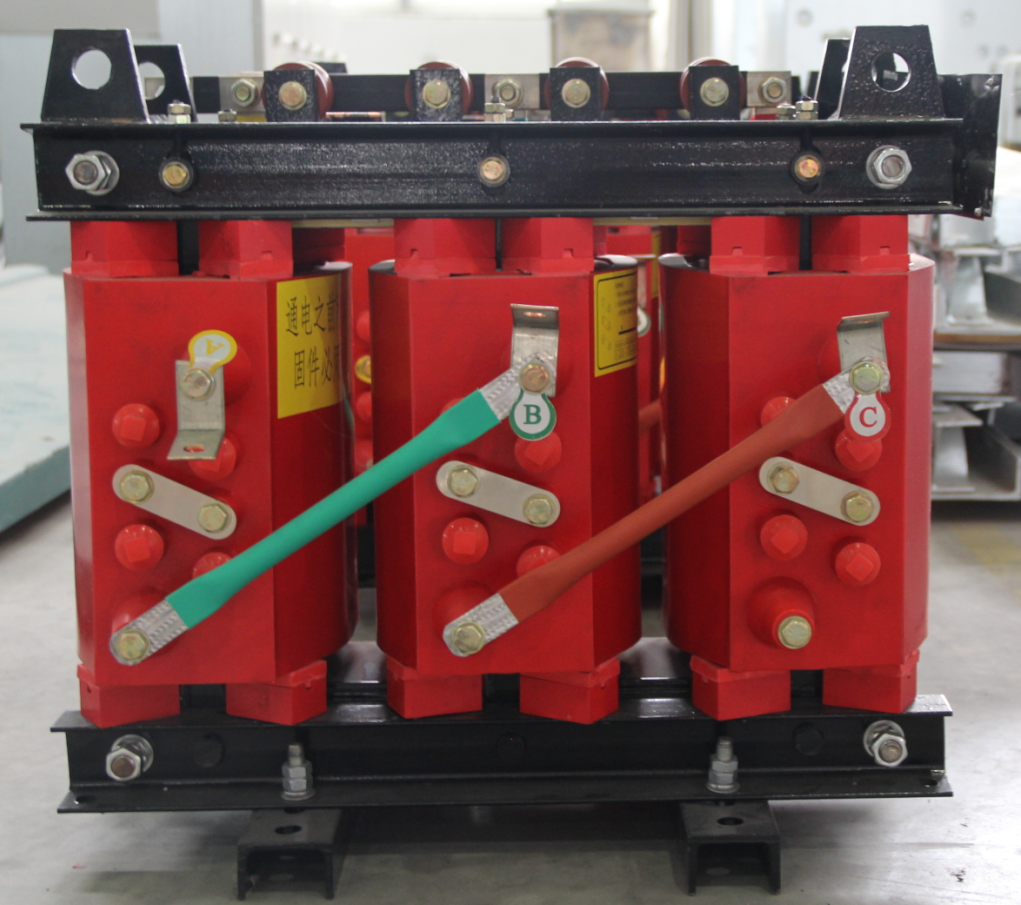

采用杜邦ReliatraN技術的絕緣敞開式通風冷卻干式變壓器，這種變壓器低壓為箔式或多根并繞螺旋式線圈，高壓為餅式線圈。匝間、層間、餅間墊塊以及撐條都采用高密度NOMEX紙。線圈多次真空、壓力(VPI)浸漬處理。工藝方法又可以分為兩種。一種是僅僅處理線圈，浸漬罐尺寸可以小一點，變壓器外觀比較整潔。另一種方法是待變壓器裝配好，試驗合格后，整個變壓器進行浸漬，此時變壓器全部被浸漬漆所包封，包封效果更佳。這里我們介紹前一種方法。這個工藝過程大致是這樣：

　　預熱：先把線圈整理好，試驗合格，然后把它放入烘房，一定溫度和時間烘焙，把線圈取出，表面溫度降到100℃;

　　真空：將線圈放入VPI浸漬罐，抽真空到 < 5mm汞柱，維持一段時間;

　　浸漬：開啟VPI浸漬罐釋放閥，放入浸漬漆;至線圈頂部50mm以上 ;

　　真空：再抽真空，維持一段時間;

　　加壓：解除真空后，加6個巴壓力，維持較長一段時間;

　　滴干：解除壓力后，把線圈取出，把漆盡量滴干;

　　烘干：把線圈放入烘房，烘干;

　　冷卻：把線圈取出，冷卻待裝。

　　這類變壓器外表看來和以前B級絕緣敞開式干式變壓器沒有多少區(qū)別，其實是兩種完全不同產品。它絕緣材料用是高性能NOMEX絕緣紙，而B級絕緣絕緣材料采用是玻璃纖維和環(huán)氧類，現制造工藝是真空壓力浸漬，而B級絕緣是常溫常壓下浸漬。另外，VPI浸漬用絕緣漆是不燃樹脂。真空，特別是6個巴高壓，把H級或C級絕緣漆滲透到每一個縫隙，并把它填滿，加熱固化后使線圈導體和絕緣件徹底包封起來。這種工藝處理后線圈就有很強防潮、防污穢能力。

　　這種絕緣敞開式通風冷卻干式變壓器線圈比包封式干式變壓器《VDT》有更多散熱面，加上負載損耗限制，變壓器運行溫度有很大裕度。這樣，用戶可以到兩個好處：①運行可靠性高;②超銘牌運行能力強，這種變壓器不帶風機情況下仍然可以過載1.2倍而安全運行。

　除上述特征以外，這種絕緣敞開式通風冷卻干式變壓器還具有以下特點：

　　(1)可靠性高，耐溫等級高，耐熱裕度大：

　　NOMEX紙屬C級絕緣，長期可220℃高溫下安全運行。變壓器按H級絕緣設計，最高運行溫度為180℃，選擇使用NOMEX紙有很大耐熱裕度。特別下室，通風不良且空間小，采用這種變壓器有很大優(yōu)越性。NOMEX紙有較高電氣強度， 250℃高溫下 有很高表面和體積電阻。更 是它有較小介電常數。這以空氣為介質干式變壓器中，是極其 ，NOMEX紙介電常數通常1.5～2.5 ，與空氣介電常數1很接近。結構設計中，又采用了介電常數較低 絕緣材料，使整個變壓器電場分布比較均勻，繞組內部含有微量氣泡，都不會對產品造成危害，變壓器局放較小，絕緣尺寸下有較高耐電強度。

　　(2)安全性好，NOMEX紙限氧指數(LOI)高：

　　物質限氧指數與材料本身特性和它所處溫度有關。同一種材料，它溫度越高，限氧指數越小，也說 被燃燒，通常說 它被燃燒后不能自熄。凡是限氧指數大于20.8%(大氣中氧分壓值)絕緣材料都不會自燃和助燃。NOMEX紙220℃時限氧指數為22% - 25%。300℃時也大于21%。 它300℃以下溫度時不會助燃能阻燃，被明火點著后也能自熄。當然不會爆炸。NOMEX紙不含 毒素，被燃燒后，不會釋放出有害氣體，燃燒煙霧溫度不高，透明度高。變壓器著火后，溫度低于300℃時會自熄，溫度高時燃燒中無毒，且煙霧溫度不高，濃度低。它制造、運輸、存儲和運行過程中都不會給人員、設備和環(huán)境造成危害。
